| 产品特性：示波器 | 是否进口：否 | 产地：中国 |
| 加工定制：否 | 品牌：鼎阳 | 型号：SDS6104 |
| 测量范围：100 | 测量精度：200 | 产品用途：300 |

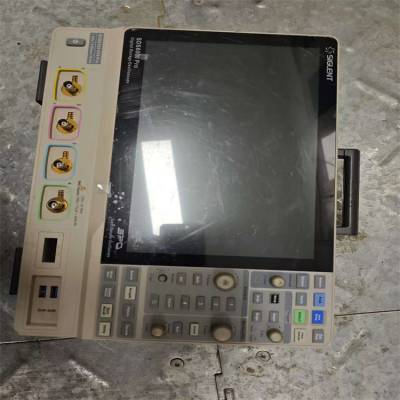

SDS6000 Pro系列高分辨率数字示波器
主要特性带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz
垂直分辨率：12-bit（H12）/10-bit（H10）
低本底噪声：在 2 GHz全带宽下低至153 μVrms
实时采样率： 10 GSa/s（2 GHz带宽型号）
存储深度： 500 Mpts（2 GHz带宽型号）
波形刷新率：750,000 wfm/s（Sequence模式）高分辨率示波器，满足更高精度的测试需求
· 12-bit高分辨率ADC采样，更好地呈现波形细节；
· ***的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
· 典型值±0.5%的直流增益精度
***的用户界面和用户体验
· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；
· 电容式触摸屏，专门为示波器操作定义的各种手势，***提高了仪器操控效率；
· 内嵌WebServer，可直接通过网页远程访问和操作示波器；
· 支持鼠标和键盘操作；
覆盖多种行业的串行协议触发和解码
SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。
I2C, SPI 嵌入式串行协议触发及解码
UART PC串行协议触发及解码
CAN, CAN FD, LIN, FlexRay ,SENT 汽车串行协议触发及解码
I2S 音频串行协议触发及解码
MIL-STD-1553B 航空航天串行协议触发及解码
Manchester 以太网串行协议解码
强大的测量功能
SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有水平项目的测量值都计算出来并纳入统计，大大提高了测试效率
规格参数带宽 350 MHz 、500 MHz 、1 GHz、2 GHz
实时采样率 5 GSa/s、10 GSa/s（2 GHz带宽型号）
通道数 4 + EXT
存储深度 250 Mpts/CH、500 Mpts/CH（2 GHz带宽型号）
波形捕获率 750,000 wfm/s（Sequence模式）
接口 USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出（TRIG OUT，PASS/FAIL）
测量 超过50种参数测量，并支持直方图和趋势图统计
数据分析和数据处理工具 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配）
屏幕 12.1 英寸电容式触摸显示屏，分辨率1280*800
触发类型 边沿（Edge）、斜率（Slope）、脉宽（Pulse b）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发
串行触发和解码（标配） I2C, SPI, UART, CAN, LIN
串行触发和解码（选配） CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
数字通道（选件） 16 路，500 MSa/s采样率, 12.5 Mpts/ch存储深度；
16 路，1 GSa/s采样率, 50 Mpts/ch存储深度（2 GHz带宽型号）
信号发生器（选件） 外置单通道隔离，高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts
标配探头 SP3050A，500 MHz，每通道 1 套（SDS6104 Pro和SDS6054 Pro）
***回收NI PCIE-GPIB小卡 GPIB大卡 PCI- GPIB卡、大卡、小卡、GPIB-USB-HS、
PCI PXI USB PCIE 各类接口 DAQ数据采集卡如NI PCI-6220 、NI PCI-6221、NI PCI- 6224、 NI PCI-6225、NI PCI- 6251、 NI PCI-6225 、NI PCI- 6229 、NI PCI-6259、 NI PCI-6289 、USB-6008、USB-6009、USB-8451、USB-6218、USB-6210、USB-6211、USB-6216
A-仪器销售回收:
NI CRIO 9047，NI 9477，NI 9425，NI 9205，NI 9871，NI 9923，NI 9977
A-仪器销售回收:
***回收NI 9234 NI 9223
回收美国NI全系产品。
NI PXIE-5840 NIPXI7344 NIPXI5402 SCXI1125 SCX1327
NI PCIE-6320 PCIE-6321 PCIE-6353 PCIE-6361
PCIE-6363 PCIE-1433
PCIE-6323 PCIE-6351
PCI系列
PCI-6250 PCI-6251 PCI-6280 PCI-6281 PCI-6284 PCI-6220 PCI-6221
NI-USB-6229、NI-USB-6210、NI-USB-6212、NI-USB-6215、NI-USB-6216、NI-USB-6218、NI-USB-6259、NI-USB-6343、NI-USB-8451、NI-USB-6009、NI-USB-6501、NI-USB-6525、NI-USB-6000、NI-USB-6001、NI-USB-6002、NI-USB-6003、NI-USB-4431
