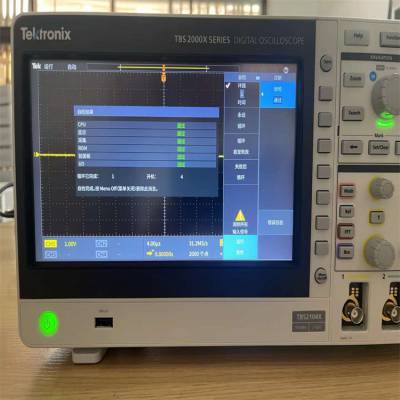

二手Tektronix泰克TBS2104X数字存储示波器TBS2104B 二手Tektronix泰克TBS2104X数字存储示波器TBS2104B

4 个模拟通道型号

　　100 MHz 带宽型号，高达 2 GS/s采样率所有通道上

　　5 M记录长度

　　1 年保修

　　主要功能

　　具有15 个水平网格的9 英寸WVGA彩色显示器显示信号增加50%

　　TekVPI 探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位

　　全新前端设计可实现更的测量

　　32 种自动测量和FFT 功能，快速分析波形

　　搜索和标记功能，轻松识别采集波形中发生的事件

　　HelpEverywhere为 新用户提供有益的屏显小贴士

　　内置示波器介绍手册，提供操作说明和示波器基础知识

　　连接能力

　
　前面板上的 USB 2.0 主控端口，可快速简便地存储数据

　　后面板上 USB 2.0 设备端口，简便地连接 PC

　　10/100BASE-T 以太网端口，用来通过局域网进行远程控制

　　Wi-Fi 接口提供了无线通信功能1

　　1A Wi-Fi 转接头在某些国家作为附件（型号 TEK-USB-WIFI）由泰克商提供。详情请参见订货信息。

　　教育

　　课件功能，在显示器上提供实验练习指引

　　全面兼容教育应用中的TekSmartLab实验管理软件

　　可以禁用自动设置、光标和自动测量，帮助教育工作者向学生讲授基础概念

　　设计，让您的工作更轻松

　　TBS2000X 系列是为简便操作及快速动手教学设计的。专用控制功能可以迅速进入重要设置，您可以更快地信号。TBS2000X 上有 10 个垂直分度和15 个水平分度，从而可以查看更多的信号信息。大型显示器还为测量结果和菜单信息提供了更多的空间。

　
　缩放功能可以迅速卷动记录并放大，查看信号细节。全新的屏幕上光标把光标测量叠加在屏幕上，阅读和理解起来非常直观。

　　多功能触发和采集模式

　　触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。脉宽触发非常适合寻找窄毛刺或超时条件。欠幅脉冲触发旨在捕获幅度短于预计幅度的信号。

　　该仪器提供了多种采集模式。默认的采集模式是采样模式，这种模式适合大多数应用。峰值检测模式用来查找尖峰，平均模式可以帮助降低重复信号上的噪声。

　　迅速搜索关心的事件

　　搜索按钮可以根据触发设置迅速设置搜索标准。搜索标记会高亮显示采集中事件发生的所有时点。使用专用导航按钮简便搜索事件发生的每个时点，更深入地进行检查和分析。

　　搜索关心的事件，然后在整个采集中标记这些事件。

　　自动测量变得更轻松

　　全套自动测量可以快捷方便地测试各种信号和应用。

　　测量分成四大类：频率，时间，幅度，面积。所有测量都显示在单个测量选择屏幕上，可以简便地选择32种自动测量，而不用翻查各种菜单。测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。HelpEverywhere系统为每项测量提供了小贴士，可以更方便地知道使用哪项测量，了解测量结果。

　
　FFT功能

　　按专用前面板FFT按钮，您可以使用FFT功能，了解信号的频率成分。只显示FFT，或打开源波形显示，同时查看频域和时域波形。透明读数显示重要设置，而不会挡住FFT显示。

　　TekVPI?接口和有源探头支持

　　TekVPI 探头接口确立了探测易用性标准。通过这个接口，TBS2000X 系列示波器支持各种电压探头和电流探头，覆盖许多应用。这些探头通过 VPI 接口供电并与 TBS2000X 通信。标度因数和状态信息（如错误条件）发送给仪器处理和显示，您不必手动设置标度因数，计算偏置，也不需要对电流探头消磁。

　　全新前端设计及 2GS/s 的更高采样率降低了噪声，提高了有效位数，改善了测量精度。

　　支持无线通信的解决方案

　　内置小贴士，设置更迅速

　　HelpEverywhere 是 TBS2000X 上的功能。在您浏览主要菜单时，它会即时显示帮助信息。小贴士包括测量信息、应用小贴士、文字和图形形式的整体指引。您可以选择从HelpEverywhere菜单中打开和关闭小贴士。

　　屏显示波器基础知识

　　示波器简介手册已嵌入 TBS2000X 帮助系统。按前面板 Function（功能）按钮，可以获得示波器基本操作系统，以及面向教育应用的 TBS2000X 和TekSmartLab 实验管理系统。

　　创新的新型教育解决方案

　　TBS2000X提供了多种新方式，教育工作者可以把更多的时间用来讲授电路概念，而不是进行实验设置和管理。

　　教育工作者可以在仪器上禁用自动设置、光标和自动测量，从而可以向学生讲授基础概念，帮助他们了解怎样使用仪器水平控制功能和垂直控制功能获得波形显示画面，使用格线测量时间和电压，手动绘图和计算信号特点。

　　集成课件功能允许教授在仪器中加载实验练习，在每个站上为学生提供指引，并提供结构化框架，学生可以捕获数据，并包含在报告中。泰克课件资源中心提供了100多种可供下载的实验练习样例。

　　TBS2000X 可以简便地整合到TekSmartLab 系统中。在整合之后，教育机构只需点击几下鼠标，就可以预置装满仪器的实验室，实验室讲师可以从中央工作站追踪每个学生的进度。

　　TekBench

　　TekBench? 是一种PC 软件，用来控制泰克示波器和任意函数发生器。它提供了直观控制仪器、自动记录测量数据、自动进行频响测量、简便导出要求格式的波形，消除了额外的时间和工作。用户可以把重点放在实验上，而不是学习怎样使用仪器上

　　您可以信赖的性能

　　泰克提供***的服务和支持，每台 TBS2000X系列示波器都标配1 年保修。

　　技术规格

　　除另行指明外，所有技术数据都是有保障的数据。除另行指明外，所有技术规格均适用于所有型号。

　　型号概述

　　垂直系统模拟通道

　　Hardware bandwidth limits:20 MHz

　　输入耦合:DC 或 AC

　　输入阻抗:1 MΩ ± 1 %, 13 pF ± 1.5 pF

　
　输入灵敏度范围:1mV/div 10 V/div

　　垂直分辨率:8 位

　　最大输入电压，1 MΩ:300 VRMS，安装类别 II；峰值 ≤ ±450 V

　　采集模式

　　采样:采集采样值。

　　峰值检测：在所有扫描速度下，捕获*窄 3.5 ns 的毛刺。

　　平均

　　平均包含 2 ~ 512 个波形。

　　高分辨率：将一个采集间隔的多个采样平均到一个波形点。

　　滚动：在屏幕上从右向左滚动波形，扫描速度小于或等于 40 ms/div。

　　DC均衡：± (1 mV +0.1 div)

　　DC 增益精度：± 2% 10 V/div through 5 mV/div ± 3% typical 1mV/div

　　DC电压测量精度平均模式

　　平均16个波形

　　±((DC Gain Accuracy) X |reading - (offset - position)| + OffsetAccuracy + 0.11 div + 1 mV)

　　在平均采用相同示波器设置和环境条件采集的≥16个波形时，任意两次平均之间的增量电压

　　±(DC增益精度 X |读数| + 0.08 div + 1.4 mV)

　　垂直位置范围：±5 格
