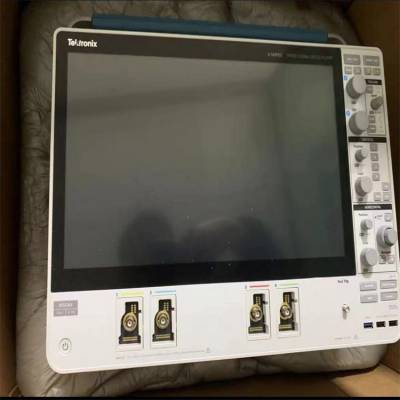

泰克Tektronix MSO64信号示波器MSO64B/MSO66B/MSO68B 泰克Tektronix MSO64信号示波器MSO64B/MSO66B/MSO68B

描述：

• 带宽：1 GHz，可升级到2.5 GHz，4 GHz，6 GHz，8 GHz

•
  电容式捏缩放滑动15.6英寸触摸屏

• 四个通道上的25 GS / s实时采样率（内插：2.5 TS / s）

• 标准记录长度：62.5 Mpoints（125 Mpoints和250 Mpoints可选升级）

• 200 MHz时16位分辨率（高分辨率模式）

• Windows 10操作系统（可选）

• 四个FlexChannel输入（八个，带TLP058逻辑探头）

• 用于CAN FD，MIL-STD-1553，ARINC429和SENT总线的解码和触发支持选项

•
  用于汽车以太网和USB 2.0的串行一致性测试的选项

• 具有两轮免费增强功能的***功率分析选件

• 其他功能包括FastFrame分段内存和增强的自动设置

• 三年保固

更快的速度。***的噪音。***的测量信心。
泰克6系列MSO为分析和调试当今的嵌入式系统提供了***信号保真度。6系列MSO***创新性的捏合缩放触摸屏用户界面，加上***的高清显示屏和4个FlexChannel?输入，可让您测量每个通道一个模拟或八个数字信号，可应对当今最严峻的挑战和明天的挑战。

6系列MSO提供了更高水平的数字通道集成。数字通道与模拟通道共享相同的高采样率（高达25 GS / s）以实现精细的定时分辨率，并具有较长的记录长度（高达250 Mpoints）以长时间捕获，而无需进行通常的权衡：模拟通道具有较低的采样率或记录长度比模拟通道短。

节省嵌入式系统设计人员的时间，保护投资
新的6系列MSO扩展了中型示波器的性能阈值，可在所有4个通道上同时提供25 GS / s的采样率。MSO64还通过其低噪声输入提高了测量的信心，
尤其是在最重要的灵敏度设置下。例如，现代嵌入式设计需要干净，***控制的直流电源来为ASIC和FPGA器件供电。对于此类应用，6系列MSO使设计人员能够以更高的分辨率和精度来测量直流电源轨，从而减少了了解设计中电源轨上高频影响因素的时间。

信号细节的新级别
为了满足对更快信号的更多了解的需要，6系列MSO集成了新的低噪声前置放大器ASIC TEK061，可显着降低噪声，尤其是对于峰值峰值为数百毫伏的信号。 -峰。凭借其在四个通道上的25 GS / s采样率，该仪器在使用高分辨率模式时可在200 MHz下提供16位分辨率。这意味着您不仅可以在电源轨上看到干扰信号，而且还可以达到一定程度的***度，而到目前为止，这在示波器上是不可能的。

FlexChannel?技术可实现的灵活性并具有更广泛的系统可视性
6系列MSO重新定义了混合信号示波器（MSO）的外观。FlexChannel技术使仪器上的每个输入都可以用作单个模拟通道或八个数字通道。只需将TLP058逻辑探头连接到任何输入即可完成转换。想象一下它提供的灵活性和可配置性。您可以随时通过简单地添加或删除TLP058逻辑探头来更改配置，因此您始终拥有正确数量的数字通道。您可以根据需要连接任意数量的TLP058探头，最多支持32个数字通道。

***的信号查看功能
6系列MSO令人惊叹的15.6英寸（396毫米）显示屏是业内的显示屏。它还是分辨率的显示屏，具有全高清分辨率（1,920 x 1,080），使您可以看到许多信号同时为关键的读数和分析提供了充足的空间，优化了查看区域，以确保的垂直空间可用于波形，并利用了您在手机和平板电脑上使用的触摸互动功能，并期望在支持触摸功能的设备中：

• 向左/向右或向上/向下拖动波形以调整水平和垂直位置或平移缩放视图

• 捏合并扩展以在水平或垂直方向上更改比例或放大/缩小

• 将项目拖到垃圾箱以将其删除

• 从右侧向内轻扫以显示结果栏，或从顶部向下滑动以访问显示屏左上角的菜单

数字电压表（DVM）和触发频率计数器
6系列MSO包含一个集成的4位数字电压表（DVM）和8位触发频率计数器。任何模拟输入都可以用作电压表的源，使用与普通示波器用途相同的探头。计数器可以非常***地读出您触发的触发事件的频率。DVM和触发频率计数器均可免费使用，并且在注册产品时会被激活。

新的高性能探头选项
为更轻松地连接快速信号，泰克提供了一系列高性能探头，非常适合6系列MSO的性能水平。TDP7700是一系列TriMode?探头，带宽为4、6或8 GHz。TriMode探头使您能够进行高速总线分析所需的单端，差分和共模信号测量，而无需移动或更改探头。这些探头使用TekFlex?连接器技术，可在探头***放置有源缓冲器，以获得信号保真度，同时限制微小测试点上的机械应力，并支持与被测设备的多种连接方法，包括烙铁头，直接连接和手持浏览。此外，TAP4000和TDP4000探头扩展了Tektronix流行的有源，

是否使用Windows –您可以选择
6系列MSO为您提供是否包括Microsoft Windows?操作系统的选择。打开仪器底部的检修面板将显示与固态驱动器（SSD）的连接。如果没有SSD，则该仪器将作为专用示波器启动，无法运行或安装其他程序。

在需要时提供帮助
6系列MSO包含几个有用的资源，因此您无需查找手册或访问网站即可快速回答问题：

• 图形图像和说明文字用于许多菜单中，以提供快速的功能概述

• 所有菜单的右上角都有一个问号图标，可直接转到集成帮助系统中适用于该菜单的部分

•
  “帮助”菜单中包含一个简短的用户界面教程，供新用户在几分钟内掌握仪器的使用情况

泰克MSO64随附：四（4）个TPP1000 1 GHz，低碳无源探头，具有一年保修，鼠标，电源线和带有附件袋的前盖，印刷安装手册涵盖了安全和基本操作，全面的集成在线帮助和可追溯性证书。
