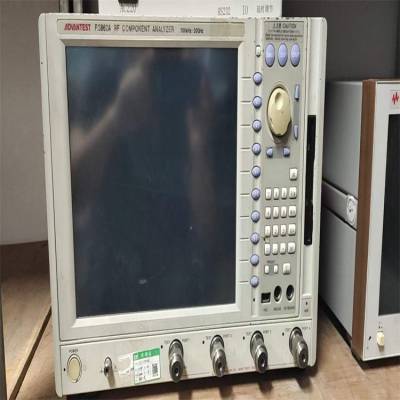

爱德万Advantest R3860A 300Khz-20Ghz网络分析仪 爱德万Advantest R3860A 300Khz-20Ghz网络分析仪

Advantest R3860A 8G矢量网络分析仪|爱德万网络分析仪|300kHz至8GHz

概述：

2002年1月9日日本东京－－株式会社爱德万测试（TSE:6857，NYSE:ATE），在测试和测量工业具有***，宣布今天开始销售R3860A射频分析仪，它的测试速度10微秒／点，将用于研发实验室、测试无线电通信设备以及相关的电子元器件。R3860A是爱德万测试的新测试设备系列中投产的，并基于这一系列产品独特的WMT（Wizard of Module Test）构架。

因为对第三代及之后的第四代移动通信设备的应用越来越成为主流，所以预示着无线电通信设备和RF部件的技术革新进程将会加快，另外，因为实现高产能和低测试成本。


WMT构架
以前无论何时一个公司需要对新的元器件进行一种新类型的测试或为了适应元器件在功能和操作上的改进，而不得不开发一种新测试设备。如果用户已经购买了一套系统，在这套系统上新增功能时，R3860A凭借其独特的WMT构架，能够对新增功能进行测试。WMT的功能是一个共有的平台充当计测器的外部框架。这个平台包括最多20个插槽，可以插入多种模快板－－功能如信号发生器和电压源直流测试电路。对满足计测器功能的增加和快速发展中的射频元器件的测试能力，爱德万测试确信这种新构架能够提供足够的灵活度。当用户要转换或扩展其模快时，工程师或操作员能够经过极少的改动就能实现对新模快的测试功能。


通过当今高速的测试速度来提高产能
凭借高速的信号处理能力和快速预热，爱德万测试的工程师已经成功地使R3860A达到当今高速的扫描时间10微秒／点（比原先的产品快10倍） 在300kHz到8GHz的频率范围内，R3860A也有良好的分析能力，例如对阻抗变换、去除连接DUT的回路误差、匹配回路、平衡器件和时域的分析。
R3860A也能得到RF射频器件的简单分析特性，如差动输入／输出回路和前端模快。这种计测器特别适合于测试平衡多端口器件，这是因为它有4个内置的测试端口和外接适配器后能至最多12个端口。
当外接GP-IB或LAN时，R3860也能提供爱德万测试以前产品的数据管理和远程控制功能。


可分离触摸屏

除了R3860A的测试特性，它也能提高操作员的生产效率。R3860A有一个12寸的分离触摸式的液晶彩显，操作简单无需连接计算机。显示屏最多分离成16画面，并可同时观测32个不同测试结果。可分离式触摸屏的优点是可放在现场，操作简单。能与自动机械手协同配合工作，是一个很有用的功能。


主要规格

频率范围: 300kHz - 8GHz

测试端口序号: 选件 12 ; 2
选件 13 ; 3
选件 14 ; 4

测试速度: 10 ms/点

扫描线噪声: 0.005dB rms @ 100kHz RBW (15kHz 到 999MHz typical)
0.010dB rms @ 100kHz RBW (990MHz 到 1.98GHz typical)
0.020dB rms @ 100kHz RBW (1.98GHz 到 3.96GHz typical)
0.040dB rms @ 100kHz RBW (3.96GHz 到 8GHz typical)
