价 格
订货量
￥553.00
1 - 1
￥450.00
2 - 2
￥430.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：网络分析仪 | 是否进口：否 | 产地：美国 |
| 加工定制：否 | 品牌：Tektronix/泰克 | 型号：TTR506A |
| 测量范围：65 | 测量精度：15 | 产品用途：83 |
TektronixTTR506A网络分析仪、泰克TTR506A回收 TektronixTTR506A网络分析仪、泰克TTR506A回收

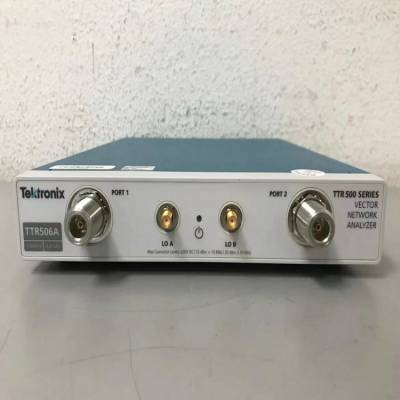

TTR506A矢量网络分析仪
传奇的支持和质量满足易用性和可负担性.TektronixTTR500系列2端口，2路VNA是我们?突破-测量性能和便利性的*的结合。有能力用你期望的准确性和信心做日常的测量，所有这些都不会破坏你的预算。
关键性能规范
100千赫至6千兆赫频率范围
>122 dB动态范围
-50至+7 dBm输出功率
<0.008 dB RMS trace noise
关键特征
全2端口2路S参数测量(S)11，S21，S12，S22)有多种格式。
使用TektronixVectorVu-PC?软件完成矢量网络分析能力。
内置的偏置三通，可在两个端口，以偏置活动设备。
Microsoft Windows环境和LabVIEW驱动程序的应用程序编程接口(API)。
健壮的SCPI命令接口(与当前VNA模型兼容)以优化代码迁移。
用于电子设计自动化(EDA)仿真工具的Touchstone文件支持(导入/导出)。
离线模拟模式，分析S参数文件时，从仪器断开。
三年保修期。
具有门控的时域。
自动校准支持。
应用
天线匹配与调谐
射频组件设计与验证
教育
TTR506A矢量网络分析仪
规格
除另有说明外，所有规格均有***公差限制的性能特性。除另有说明外，所有规格均在18°C至28°C环境温度之间有效，适用于所有型号。
标称是指设计的特征或特征。
典型表示80%的单位将以80%的置信度满足公布的典型表现，除非另有说明。典型的性能是没有***的。
典型平均表示在执行对齐后立即在单元样本上测量的平均性能。典型的平均表现是没有***的。
一般
连通性
USB2.0
软件
VectorVu-PC?(需要Windows 7/8/10，64位)
用校准试剂盒校正系统性能
Tektronix tcl 500 35 mm形状记忆合金电校准套件
(TCAL500-35F，TCAL500-35MF，TCAL500-35m)
频率方向性(DB)源匹配(DB)负载匹配(DB)反射跟踪(±分贝)传输跟踪(±分贝)
300千赫至<500千赫 -47.5 -36.6 -47 0.062 0.066
500千赫至<2兆赫 -50.7 -39.6 -47 0.062 0.042
2兆赫至<10兆赫 -50.7 -39.6 -47 0.062 0.042
10兆赫至<200兆赫 -50.7 -39.6 -47 0.062 0.042
200 MHz至<1.5 GHz -46.6 -34.8 -37.1 0.08 0.073
1.5 GHz<3 GHz -46.6 -34.8 -37.1 0.08 0.073
3 GHz至6 GHz -39.7 -25.3 -36 0.166 0.156
18°C~28°C，在校准温度1°C以内，在相同的环境湿度条件下进行校准。
