| 产品特性：电池测试仪 | 是否进口：否 | 产地：日本 |
| 加工定制：否 | 品牌：ADCMT/爱德万 | 型号：BT3563 |
| 测量范围：6 | 测量精度：7 | 产品用途：8 |

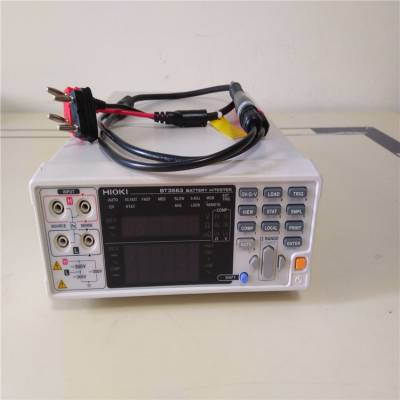

BT3563电池测试仪回收-bt3563维修 BT3563电池测试仪回收-bt3563维修
BT3563电池测试仪可用于低阻抗值的测量和高精度的电压测量:
电动汽车的电池越来越趋于低阻抗。BT3562、BT3563中新采用了以前（3560）的1/10的3mΩ，因此可以测量zui小分辨率为0.1μΩ 的低阻抗。另外，在进行提高电池可靠性的精密电压测量中，可达到0.01%精度和10μVzui小分辨率。
通过测量的高速化，提高量程检查的生产能力:
追求测量的高速化，测量时间仅18ms，大大缩短了量产检查时间。
3mΩ～3000Ω的宽量程:
可用于宽广的测量范围，因此也可用于检查电子设备中备用的扣式电池的检查中。
可稳定测量阻抗:
由于增大了测试电流，因此减小了来自外部干扰的影响。
通过监测探头接触情况，提高测量的可靠性:
因为使用时检测探头的断线和接触不良的情况，所以可防止忽略由于探头原因造成被测物测量异常的情况，从而提高测量的可靠性。
电池测试仪BT3563测量用途
·高电压电池检查
·电池模块检查
·大型（低阻抗）单体电池检查
·扣式电池的高速量产检查
BT3563电池测试仪性能：
可直接测量高达60V的电压
用于检查高电压电池组/电池单元的生产线
大型（低电阻）电池单元检查
多种接口可用于高速自动化产线中
日本 BT3563电池测试仪技术参数：
BT3563/BT3563-01 BT3562/BT3562-01
zui大输入电压 额定输入电压：DC±300V
对地间zui大额定电压：DC 300V 额定输入电压：DC±60V
对地间zui大额定电压：DC 70V
电阻测量量程 3mΩ (zui大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (zui大显示3100.0Ω，分辨率100mΩ)，7档切换
测量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST时加上±3 dgt.，FAST/MEDIUM时加上±2 dgt.)
±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST时加上±30 dgt.，FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)
测量源频率：1 kHz ±0.2 Hz，测试电流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，开路端口电压： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)
电压测量量程 DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换 DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换
测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.）
显示 电阻31000，电压600000，LED
采样时间 EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms
※显示值为zui快时，根据测量项目、电压频率的不同而不同
整体测量时间 响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同）
比较功能 判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，zui大DC 50mA）
模拟输出 仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V）
接口 EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅-01机型）
体积和重量 215W×80H×295Dmm，2.4kg
附件 电源线×1
